モーターローラー運転手
/

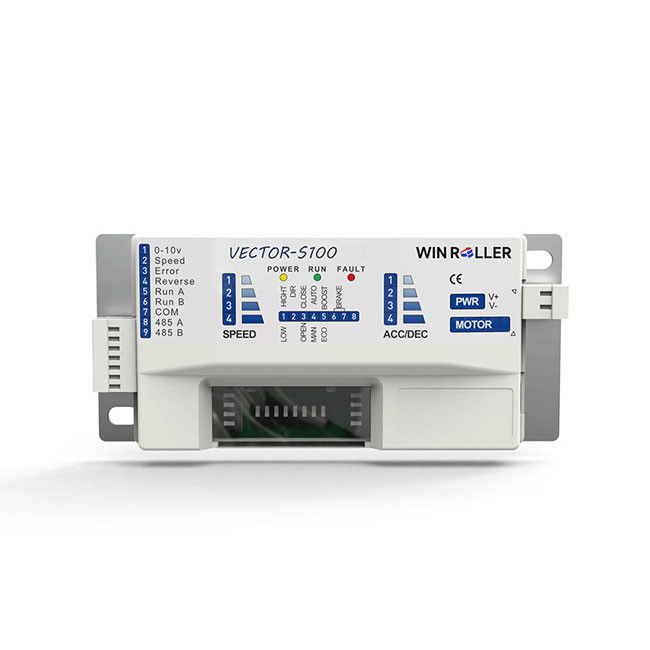

VECTOR-S100 DC変速モーターローラードライバー 3つのブレーキモード 加速と減速範囲 0.39~3.9s

VECTOR-S100 DC変速モーターローラードライバー 3つのブレーキモード 加速と減速範囲 0.39~3.9s

Brand Name: Winroller
Model Number: ウィンローラー VECTOR-S100 DC 変頻モーターローラードライバー
MOQ: 1
価格: Contact Us
Packaging Details: 木製ケース
Payment Terms: L/C,T/T
詳細情報
起源の場所:
中国江蘇
証明:
CE, SGS
製品名:
VECTOR-S100 DC 変速周波数モーターローラードライバー
定格入力:
DC24V / 48V
正当な電圧範囲:
19~30V
定位電流:
4.2a
現在の開始:
16.5A
ブレーキがかかるモード:
電子ブレーキ,フリーブレーキ,サーボブレーキ
色:
ホワイト
加速と減速:
0.25 から 2S
供給の能力:
1000000/年
ハイライト:

変頻モーターローラードライバー

,

DC24Vモーターローラードライバー

,

DC24Vロールドライブモーター

製品の説明

VECTOR-S100 DC変速モーターローラードライバー 3つのブレーキモード 加速と減速範囲 0.39~3.9s

VECTOR-S100 DC変速周波数モーターローラードライバーの名詞解析

ブラシのない直流モーター

このモーターは,永久磁石のローターとコイル付きのステータルロープで構成されています.
シンプルな構造,高い信頼性,良好な安定性,高効率性,そして強い適応性,広く使用されています.



ハールセンサー

ブラシのないモーターは,炭素ブラシを取り除くので,モーターはそれ自体を実行することはできません.
ハールセンサーは,ドライバーに位置信号をフィードバックするためにモーター内に設置された装置です.



LED

発光二極管は,駆動システムの状態を示すために使用されます.



PNP/NPN

効率的な制御信号の論理レベル: NPN は低レベルが有効であることを意味し,接続されたときに有効です.
DC-に; PNPは高レベルが有効である,つまりDC+に接続すると有効である.



PLC
産業用プログラム可能な論理コントローラ



スピード オープン/閉鎖ループ

スピード オープンループ 負荷が増えるとドラムの速度が減る
スピード 閉ループ 負荷がドラムのノーマルトルク内にいるとき,ドラムの速度は負荷に変化しない.



ECOとBOOST
C型電動制御器は,電動ローラーECO (省エネ) とBOOST (高トルク) モードをサポートします.



ベクトル周波数変換

現場指向制御は,ブラシのない直流モーターを効率的に制御するための最良の選択肢です.



特徴VECTOR-S100 DC変頻モーターローラードライバー

*3つのブレーキモード:電子ブレーキ,フリーブレーキ,サーボブレーキ

*PNPとNPNの適応性:顧客により多くの制御オプションを与える

*加速と減速:幅広い調整範囲で,0.25から2S,16の正確な調整を達成することができます.

*3速ギア:顧客が加速と減速を速く切り替えるのに便利です.

障害が修正された後,システムは一定の時間以内に自動的に再起動します.



比較VECTOR-S100 DC変頻モーターローラードライバー

Comparison of VECTOR-S100 DC Variable Frequency Motor Roller Driver





VECTOR-S100 DC変頻モーターローラードライバーの配置

Layout of VECTOR-S100 DC Variable Frequency Motor Roller Driver

VECTOR-S100 DC変頻モーターローラードライバーの配置
電源端末 DC電源入力
信号端末 制御信号入力とエラー信号出力,いくつかの機能はDIPダイヤルと組み合わせて使用されます
DIPダイヤル 機能ダイヤル
LED 電源灯とステータスライト
電動ドラムソケット 特殊な電動ローラー9ピンの正方形ヘッドソケット
ファームウェアアップグレードポート ファームウェアアップグレードソケット
スピード 速度選択
ACC/DEC 加速/減速時間の設定







ドライバ カード 外部 インターフェース

Driver card external interface



VECTOR-S100 DC変速モーターローラードライバー 3つのブレーキモード 加速と減速範囲 0.39~3.9s



モーターポート

Motor port



電力供給要件

Power Supply Requirements
